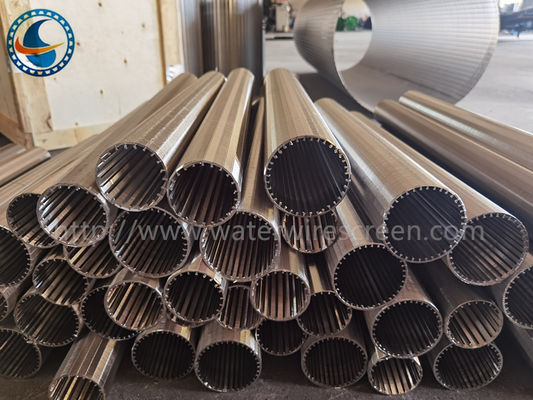

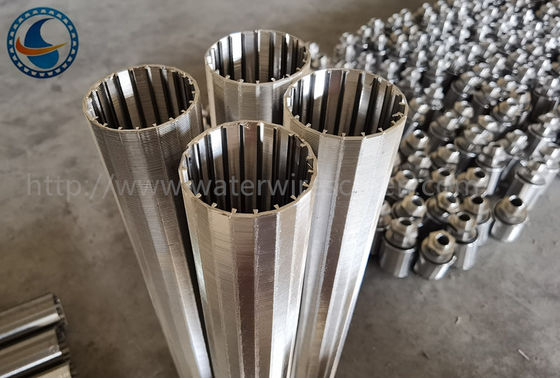

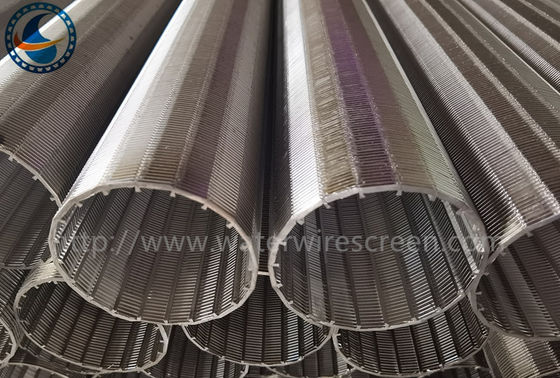

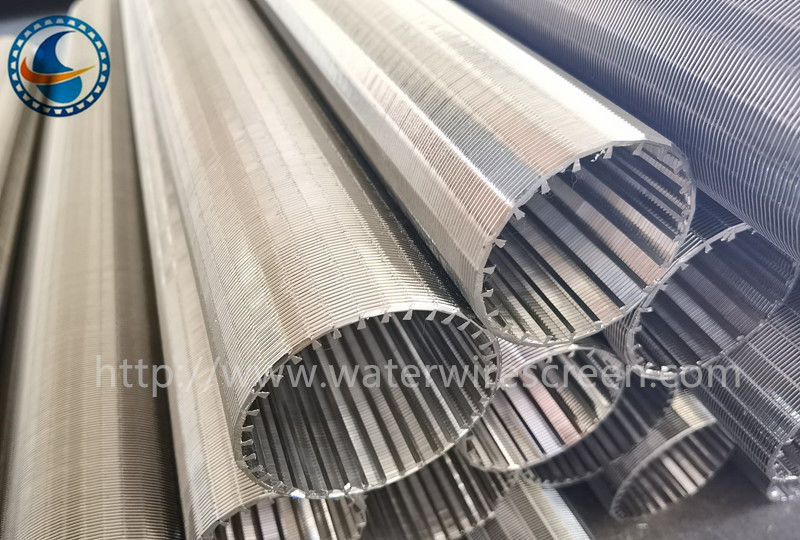

AISI 316L Odwrócony drut konstrukcyjny z owiniętym drutem cylindrycznym
Odwrócony drut konstrukcyjny z drutu owiniętego siatką walcową wykonujemy podczas jednoczesnego nawijania specjalnie wyprofilowanych drutów roboczych na spiralę i przyspawania ich do drutów nośnych ułożonych wzdłuż rury.Technologia ta pozwala na produkcję ekranów z drutu klinowego, gdy wymagana jest bardzo wysoka precyzja szczeliny i odporność ekranu.
Dzięki zastosowaniu najnowocześniejszej technologii spawalniczej uzyskujemy różne odległości między przewodami nośnymi, bardzo dokładną i powtarzalną szczelinę, a tym samym wykonujemy ekrany według indywidualnych wymagań klienta.
WEWNĘTRZNA POWIERZCHNIA DO RETENCJI
(Przepływ na lewą stronę), są 3 typy:
1. Konstrukcja wewnętrznego przewodu obwodowego
wykorzystuje zewnętrzne pręty podtrzymujące, aby stworzyć niezakłóconą wewnętrzną powierzchnię ekranu.
2. Wewnętrzna konstrukcja drutu osiowego
tworzy długie, równoległe szczeliny.W zastosowaniach pionowych media mogą przesuwać się w górę iw dół podczas ścierania.
W zastosowaniach z obrotem poziomym, przepływ przemieszcza się wzdłuż krawędzi drutu, zapewniając wydajne odwadnianie.
3.Konstrukcja z odwróconego drutu
przedstawia czoło drutu do wnętrza cylindra i wykorzystuje wewnętrzne pręty podtrzymujące.
Odwrócony drut konstrukcyjny z owiniętym drutem cylindrycznym Zalety:
• Ekonomiczne
• Nadaje się do większości zastosowań
• Precyzyjne otwory
Odwrócony drut konstrukcyjny owinięty drutem cylindrycznym:
• Wkłady filtracyjne
• Diatomowe filtry świecowe
• Boczne nagłówka
• Obrotowe sita bębnowe
• Dysze
• Pułapki żywiczne
Odwrócony drut konstrukcyjny z owiniętym drutem Cylinder sitowy Normalne rozmiary:
| Średnica zewnętrzna (mm) |
Długość (mm) |
Szczelina (mm) |
Style połączenia (mm) |
|
29,38,57,63,76,89,108,150,
168,320,600,900,1000 itp
|
1000,2000,3000 |
0,05,0,1,0,25,0,5,1,0 |
spawane pierścienie, złącze z gwintem zewnętrznym / wewnętrznym, kołnierz, zamknięte. |
| Wyjaśnienie |
średnica: 29-1300 mm |
długość 100-6000 mm |
stal nierdzewna lub inne |
