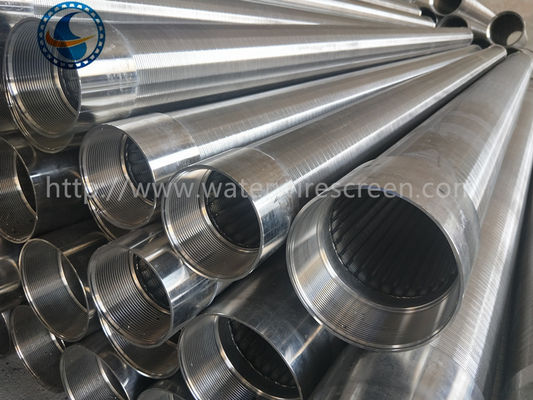

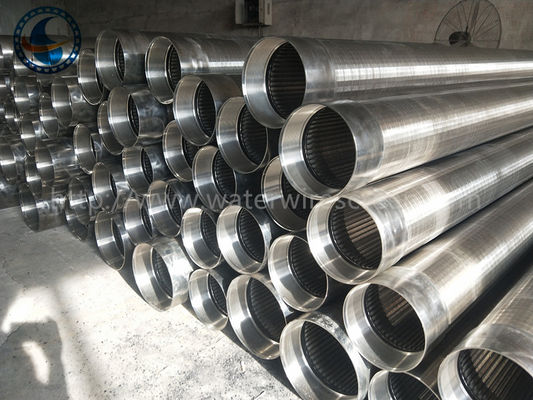

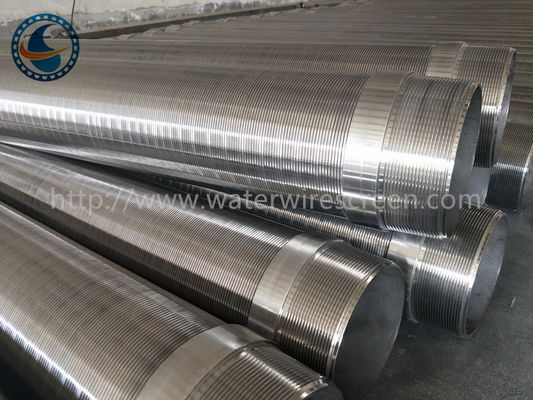

Ekran Johnson z nierdzewnej stali, duża otwarta powierzchnia ekranu
Rurociąg Johnson Wire ScreenOpis produktu:
Ekran drutu Johnson, nazywany również ekranem rannym, ekranem drutu koła, ekranem drutu owiniętego, ekranem studni wodnej, ciągłym ekranem szczelinowym opartym na pręcie, jest spawany przez drut V i pręty wspierające.
W przypadku włączenia w drut w trybie trójkątnym lub trapezoidalnym węzeł może być trądzikiem okrągłym lub trójkątnym.
Rurociąg Johnson Wire ScreenSpecyfikacja:
| Materiał |
Pozostałe |
| Klasa |
304, 304L, 316L, 202, 2205,2507, 904L itp. |
| Włókno klinowe |
2*3,5 mm, 2,2*3,5 mm, 3*4,6 mm, 3,2*6 mm i inne |
| Wielkość otworu |
0.3mm, 0.5mm, 0.63mm, 0.75mm, 1.0mm, 1.0mm itp. |
| Włócznik wsparcia |
ø3,0 mm, ø3,8 mm, ø4,0 mm, ø4,8 mm, ø5,0 mm, ø5,5 mm itp. |
| Długość |
do 6000 mm (2,9 m i 5,8 m w zwykłych pojemnikach) |
| Rodzaj |
Rury, rurki, cylindry, bębny |
| Połączenie końcowe |
Z spawanymi pierścieniami lub z nićami męskimi/męskimi |
| W kształcie pręta oporowego |
Drut okrągły |
| Kształt drutu |
W kształcie krowy |
Rurociąg Johnson Wire ScreenSpecyfikacje:
Materiał: stal nierdzewna 302, 304, 316, 304L, 316L lub ocynkowana o niskiej zawartości węgla
Wzór: 0,25 mm - 100 mm (0,3 mm, 0,5 mm, 0,63 mm, 0,75 mm, 1,0 mm,1.5 mm w zwykłym tempie)
Odstęp: + / - 0,05 mm
Specyfikacja drutu owijającego:2 * 3,5 mm, 2,2 * 3,5 mm, 3 * 4,6 mm, 3,2 * 6 mm itp.
Specyfikacja pręta: okrągła pręta o średnicy ø3,0-5,5 mm.
Specjalne specyfikacje mogą być wykonane zgodnie z Państwa prośbą.
Zalety ekranu Johnson:
1Węzły w kształcie krowy:
Otwory w kształcie litery V, które otwierają się w kierunku wnętrza studni, pozwalają przejść cząstkom, które są ledwo mniejsze od szerokości szczeliny.Te cząstki uwięziłyby się w ekranie i zatkały go..
2/Przeciągłe szczeliny:
Specjalna konstrukcja zapewnia ciągłe otwieranie szczeliny wzdłuż obwodu i długości ekranu.
3: Bardzo duża powierzchnia otwarta:
Projekt ten zapewnia ciągły otwór, a zatem powierzchnia otwarta dla wody jest ponad dwukrotnie większa niż w przypadku tradycyjnych rur z otworami w każdej wielkości i otworem otworu.Pozwala to na wprowadzenie większej ilości wody przy znacznie mniejszych stratach głowy tarcia, a wydajność studni rur jest znacznie poprawiona.
4: Oszczędność energii:
Dzięki zmniejszeniu strat głowicy tarcia i zwiększeniu wyładowania obciążenie pompy zmniejsza moc wymaganą do pompowania tej samej ilości wody.
Johnson Wire Screen.Tabela wyboru parametrów:
|
Rozmiar
(INCH)
|
Nadmiar
(MM)
|
SLOT
(MM)
|
Długość
(M)
|
ZAPAD
SIŁA
(BAR)
|
TENSYL
Tłuszcz
(tony)
|
Włókno owinięte ((Width*Height)
(MM)
|
RODS
(MM)
|
| 3-1/2 |
88.9 |
1.0 |
3 |
> 22 |
10.2 |
2.3*3.5 |
3.8MM/22 |
| 4-1/2 |
114.3 |
1.0 |
3 |
> 28 |
11.5 |
2.3*3.5 |
3.8MM/22 |
| 6-5/8 |
168.3 |
0.75 |
5.8 |
> 40 |
12.8 |
2.3*3.5 |
3.8MM/32 |
| 6-5/8 |
168.3 |
1.0 |
5.8 |
>33 |
12.8 |
2.3*3.5 |
3.8MM/32 |
| 6-5/8 |
168.3 |
0.63 |
5.8 |
> 83 |
45 |
3.2*6.0 |
6.0MM*32 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 34 |
21.9 |
2.3*3.5 |
3.8MM/48 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 50 |
38.2 |
3.0*5.0 |
4.0MM/48 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 60 |
46 |
3.2*6.0 |
5.0MM/48 |
| 10-3/4 |
273.1 |
0.75 |
5.8 |
> 50 |
32.9 |
2.3*3.5 |
4.9MM/55 |
| 10-3/4 |
273.1 |
1.0 |
5.8 |
> 60 |
39.5 |
3.0*5.0 |
4.9MM/55 |
| 10-3/4 |
273.1 |
1.0 |
5.8 |
> 100 |
48 |
3.2*6.0 |
5.0MM/55 |
| 12-3/4 |
323.9 |
1.0 |
5.8 |
> 120 |
37.2 |
3.0*5.0 |
4.0MM/50 |
| 14 |
355.6 |
1.0 |
3 |
> 80 |
37.8 |
3.0*5.0 |
4.0MM/59 |
