Szczegóły Produktu:
Zapłata:
|

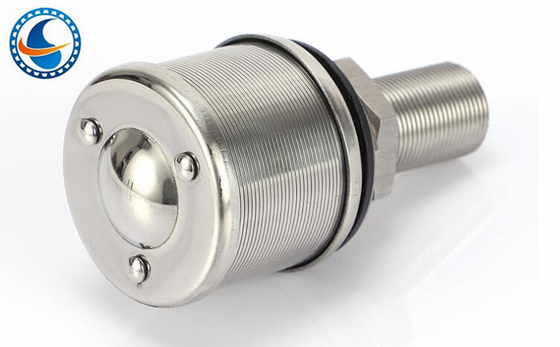

| Nazwa: | Dysza filtrująca z drutu klinowego | Materiał: | Stal nierdzewna 304 |
|---|---|---|---|
| średnica: | 53mm | Długość ekranu: | 45mm |
| otwór: | 0,25 mm | Gwint męski: | Gwint męski M32 |
| Długość gwintu: | 50mm | Orzech: | 1 nakrętka |
| High Light: | dysza z drutu klinowego AISI 304,dysza z drutu klinowego do kontroli żywicy,dysza z drutu klinowego o średnicy 53 mm; |
||
Dysze z filtrem klinowym są szeroko stosowane w reaktorach z przepływem w dół do separacji cieczy/ciała stałego lub gazu/ciała stałego.Ciecz lub gaz może przepływać przez dysze, podczas gdy ciała stałe są zatrzymywane w naczyniu przez dysze.
Wysokość dyszy i wewnętrzną średnicę złączki można przybliżyć za pomocą poniższych wykresów.
Prędkość wlotu szczeliny nominalnie 0,2 m/s (do optymalizacji w zależności od materiału filtracyjnego)
Optymalizując stosunek utraty głowy każdego komponentu (otwarta powierzchnia i dopasowanie), możemy określić optymalną ilość dysz, aby zapewnić idealną dystrybucję lub zbiór bez kanałów, efektów ściennych lub martwych stref.
Materiał: SS 304, 316L, 904L, 2205, 2507, C276… (materiał SS304 może spełniać większość warunków użytkowania)
Rozmiar drutu: 1,50 mm (lub inne rozmiary według potrzeb)
Rozmiar szczeliny: 0,01"–0,3"
Długość: zwykle 50-100 mm
Średnica: 45mm, 53mm, 57mm, 70mm

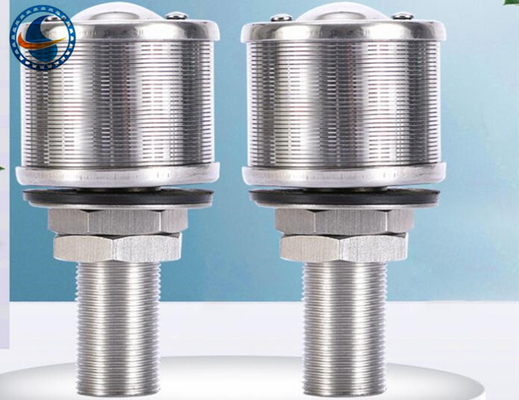

Struktura: rura z drutu klinowego + płyta osłonowa + gwint + nakrętki i uszczelki
Zastosowanie: Uzdatnianie wody, filtr piaskowy, zmiękczanie wody, odsalanie.
Dysza filtra z drutu klinowego ze złączem gwintowanym może być zamocowana na urządzeniu filtrującym w celu filtrowania wody, żywicy benzynowej i innych mediów.Może być również stosowany w uzdatnianiu wody, zmiękczaniu wody, konwersji wody morskiej na wodę słodką, filtrze chemii spożywczej.
Małe systemy mogą być budowane modułowo z gotowych komponentów wymagających minimalnej personalizacji.
|
(NIE.) |
(Rodzaj) |
(Pływ) |
(Szczelina) (mm) |
(Rozmiar) |
Obszar otworu szczeliny 0,2-0,25 mm przepływu |
|||
| D | h | L | m | |||||
| 1 | TYS45-1-C | 0,5 | 0,2-0,5 | 45 | 45 | 95 | 24 | 550-690 |
| 2 | TYS53-2-B | 1 | 0,2-0,5 | 53 | 45 | 100 | 24 | 680-710 |
| 3 | TYS53-2-C | 1,5 | 0,2-0,5 | 53 | 50 | 110 | 32 | 800-920 |
| 4 | TYS57-3-B | 2 | 0,2-0,5 | 57 | 45 | 110 | 32 | 660-790 |
| 5 | TYS70-4-B | 3 | 0,2-0,5 | 70 | 55 | 120 | 32 | 905-1100 |
